TP : 2nd.                 Thème : Santé (diagnostic médical)



Électrocardiogramme et électroencéphalogramme

1°.

Compléter le tableau suivant afin de comparer le principe de l’électrocardiogramme et celui de l’électroencéphalogramme. Il est possible de s’aider de ressources disponibles sur internet, dans des dictionnaires ou des encyclopédies.





Électrocardiogramme (ECG)

Électroencéphalogramme (EEG)

Organe étudié





Description du procédé.













Grandeur électrique dont on étudie les variations en fonction du temps.





Dans quels cas l'examen est-il utilisé ?











Ordre de grandeur de l'amplitude du signal observé : µV ou mV ou V ou kV.







Ordre de grandeur de la fréquence du signal mesuré : mHz ou Hz ou dizaine d’Hertz.







2°.



Les premiers E.C.G. ont été exploités aux environs de 1887 alors que les premiers E.E.G. ne l'ont été qu'aux environs de 1929. Émettre une hypothèse qui justifierait ce décalage dans le temps :









3°.



La brachycardie et la tachycardie sont deux types de pathologies cardiaques. La brachycardie est un ralentissement des battements du cœur à un rythme inférieur à 60 contractions par minute alors que la tachycardie est une accélération du rythme cardiaque au delà de 100 contractions par minute. Associer chacun des enregistrements ci-dessous au type de cœur correspondant : normal, souffrant de tachycardie ou souffrant de brachycardie.

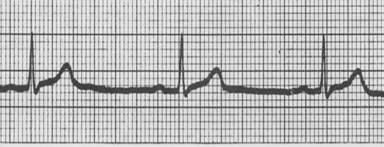

échelle horizontale : 1 division à 0,20 s.           1 division est représenté par          sur la figure





















            ECG 2

                  ECG 1





















                                                   ECG 3

A. Cœur qui souffre de tachycardie

B. Cœur normal

C. Cœur qui souffre de brachycardie



 4°.



L’EEG et l’ECG ont pour points communs : Cocher la bonne réponse :



”       A. d’être indolores

”       B. de donner des courbes périodiques pour un état normal du patient au repos

”       C. d’utiliser le même matériel

”       D. d’utiliser plusieurs électrodes

”       E. de donner le même type de courbes

”       F. de pouvoir visualiser le fonctionnement de zones précises de l’organe considéré



5°.



L’EEG a un coût financier 3 fois plus élevé que l’ECG mais inférieur à 100 €. Certaines personnes pensent qu’on devrait limiter l’usage de ces examens.

a-      Qu’en pensez-vous ?





b-     Cette question est-elle un problème d’ordre scientifique ?
