TP : 2^nd. Thème : Santé (diagnostic médical)

Électrocardiogramme

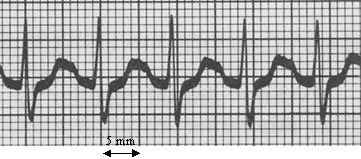

I. Mesure d'un rythme cardiaque normal sur un E.C.G. normal

La vitesse de déroulement du papier est v = 25 mm/s

1°.

Donner l’expression de la vitesse v de déroulement du papier en fonction de la distance d parcourue par le papier et du temps t mis pour parcourir cette distance.

2°.

En déduire l'expression du temps t en fonction de d et v.

3°.

Déterminer le temps écoulé quand le papier a parcouru la distance entre 2 traits verticaux épais du papier d’enregistrement, soit d = 5 mm.

4°.

Déterminer la période des battements du cœur.

5°.

En déduire à quelle fréquence bat le cœur humain. Exprimer le résultat en hertz puis en battements par minute.

6°.

Dans certains cas, on peut être amené à modifier la vitesse de déroulement du papier. Quel intérêt peut-on trouver à cette modification ?

6.a. dans le cas où on augmente la vitesse de déroulement ;

6.b. dans le cas où on diminue la vitesse de déroulement.

7°.

De même, comment faudrait-il modifier l’échelle verticale en mV/DIV si les amplitudes enregistrées dans les conditions normales sont trop petites ?

II. Les troubles du rythme cardiaque

Pour les enregistrements ci-dessous, la vitesse de déroulement du papier est v = 25 mm/s.

Enregistrement A

Électrocardiogramme d'un cœur normal

Enregistrement B

Électrocardiogramme d'un cœur présentant une tachycardie

Enregistrement C

Électrocardiogramme d'un cœur présentant une bradycardie

Question 8

Déterminer la fréquence de battements de chacun des cœurs correspondants aux ECG ci-dessus. Les résultats seront exprimés en battements par minutes.

9°.

À partir des réponses précédentes, proposer une définition des termes « bradycardie » et « tachycardie ».

10°.

Rechercher dans un dictionnaire ou sur Internet la définition des termes « bradycardie » et « tachycardie » et les comparer aux réponses à la question précédente.
