_{I) diffraction des ondes}

_{1) le phénomène de diffraction}

_{Vidéo de TP au laboratoire:}

_{diffraction lumineuse}

_{diffraction des ondes à la surface de l’eau}

_{Animation: clique sur les animations suivantes et donne une définition de la diffraction.}

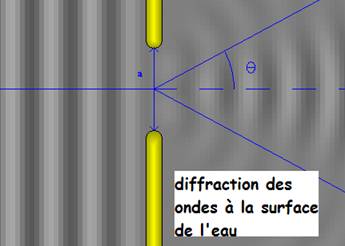

_{diffraction des ondes à la surface de l'eau}

_{diffraction des ondes lumineuses}

_{Lorsqu'une onde rectiligne rencontre un objet de dimension 'a' elle se propage alors dans toutes les directions: il y a diffraction de l'onde par l'objet. L'objet diffractant est une ouverture ou un obstacle}

_{2) ondes lumineuses: relation entre longueur d'onde, taille de l'objet et ouverture angulaire}

_{On réalise la diffraction des ondes lumineuses avec un laser de longueur d'onde .}

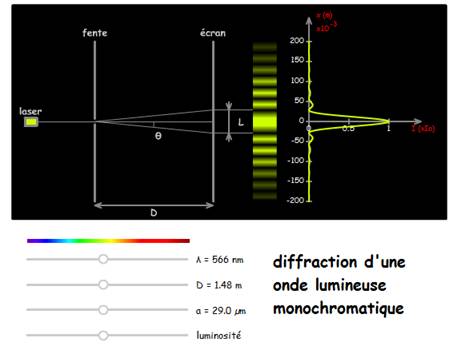

_{Schéma de l'expérience:}

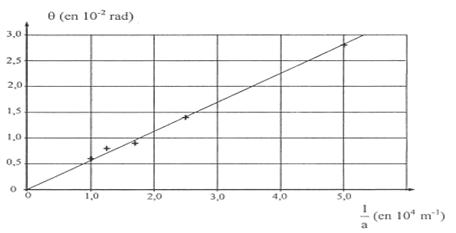

_{On fait varier la largeur 'a' de la fente. On calcul l'écart angulaire en fonction de la taille 'a'. L'écart angulaire est défini entre le milieu de la première extinction l'axe du laser. On obtient le graphe suivant:}

_{Calculer le coefficient directeur 'p' de la droite et en déduire une relation entre .}

_{Réponse: pour calculer 'p' prendre 2 points de la droite et trouver leurs coordonnées.}

_{M1 (1/a1 = 0,9 x 104 m-1 ; q1 = 0.5 x 10-2 rad)}

_{M2 (1/a2 = 3,5 x 104 m-1 ; q2 = 2 x 10-2 rad)}

_{Lors du phénomène de diffraction d'une onde lumineuse monochromatique, l'ouverture angulaire  du faisceau est peu différente du rapport entre la longueur d'onde (m) de la radiation lumineuse et la largeur 'a’(m) de la fente :}

_{L'écart angulaire étant très faible, la tangente de l'angle est peu différente de la valeur de l'angle en radian:}

_{d(m): distance entre le centre de la figure de diffraction et le milieu de la première extinction.}

_{D(m) : distance entre la fente et la figure de diffraction. en radian (rad).}

_{II) Interférences}

_{1) le phénomène d'interférence}

_{Animation : interférences (Mr Gastebois) Observer et décrire le phénomène d'interférence des ondes lumineuses et des ondes à la surface de l'eau.}

_{Animation: interférences université de Nantes}

_{Interférence lumineuse. On éclaire avec une source principale 2 ouvertures de largeur a. Celles ci envoient à leur tour de la lumière vers un écran. Ces 2 sources appelées sources secondaire ont la même fréquence et vibrent en phase. On dit qu'il s'agit de sources synchrones. On observe une figure d'interférence composée de zones lumineuses et de zones noires (absence de lumière).}

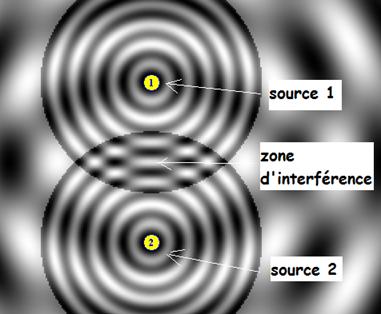

Interférences d'ondes mécaniques à la surface de l'eau. 2 sources d'ondes cohérentes ou synchrones (c'est à dire de même fréquence et vibrant en phase) vont se superposer et produire une figure d'interférence à la surface de l'eau. Cette figure d'interférence est composé de lieux ou l'amplitude des vagues et maximum et de lieux ou l'amplitude est quasi nulle.

_{Conclusion: Lorsque des ondes périodiques progressives produites par 2 sources synchrones se superposent dans un milieu, des interférences sont produites. Des zones d'amplitudes minimale et maximale apparaissent}

_{2) Interprétation du phénomène d'interférence}

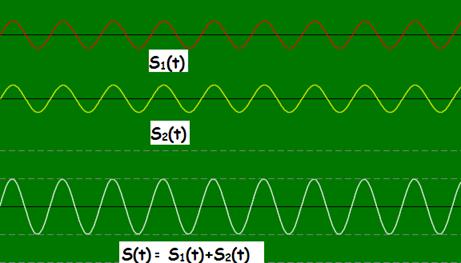

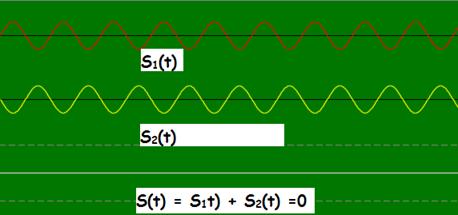

_{Animation: somme de 2 tensions sinusoïdales. Effectuer la somme de 2 tensions sinusoïdales en phase (atteignant leur maximum en même temps) puis la somme de 2 tensions en opposition de phase (quand l'une atteint son maximum l'autre atteint son minimum). Conclusion.}

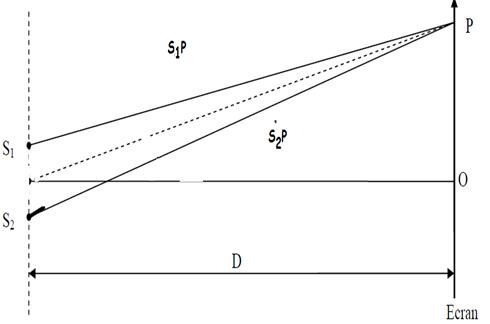

_{Considérons 2 sources cohérentes S1 et S2 et un point du milieu de propagation noté P. les 2 ondes issue des sources arrivent en P. L'une a parcouru une distance S1P, l'autre une distance S2P. On appelle différence de marche la différence entre S2P et S1P.. Elle est notée .}

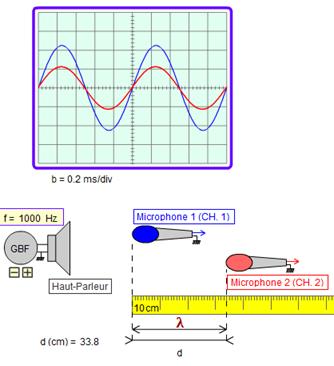

_{Rappel: On sait que 2 points d'un milieu éloignés d'un nombre entier de longueur d'onde vibrent en phase.}

_{Par conséquent si la différence de marche est égale à un nombre entier de longueur d'onde les 2 ondes qui vont arriver en P seront en phase. Les 2 ondes ont des amplitudes maximales en même temps, ce qui rend leur somme maximale: on dit alors que l'interférence est constructive.}

_{Par contre lorsque la différence de marche vaut 1/2, 3/2, 5/2 longueur d'onde alors les 2 signaux arrivant au point P sont en opposition de phase. La somme de ces 2 ondes est égale à 0. On dit alors que l'interférence est destructive.}

_{Exemple: Lieu ou la différence de marche entre 2 ondes issues de sources synchrones est constructive ou destructive (cas des ondes lumineuses):}

_{3) Valeur de l'interfrange 'i'}

_{Cliquer sur l'animation suivante interférences (Mr Gastebois) faire varier la distance D, la longueur d'onde et la distance 'a' entre les 2 sources synchrones. Comment évolue alors la distance entre 2 milieux de zones d'ombres consécutives? Proposez une formule liant ces 4 grandeurs.}

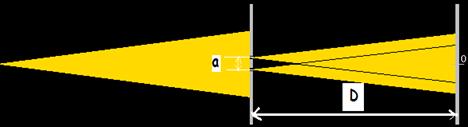

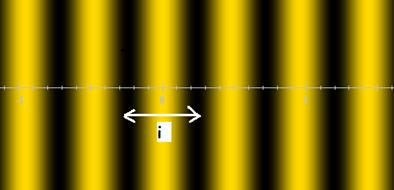

_{Lors des interférences lumineuses, la distance séparant deux milieux de zones d'ombres consécutives est appelée interfrange i. La valeur de l'interfrange i vaut:}

_{D: distance (m) entre les souques secondaires et l'écran}

_{a: distance(m) entre les 2 sources secondaires}

_{: longueur d'onde (m) de la radiation monochromatique}

_{i: interfrange, distance (m) entre 2 milieux consécutifs de zones d'ombre.}

_{Quelle donnée peut-on calculer à partir de la valeur de l'interfrange? Connaissant D et a par la mesure, on peut déterminer la longueur d'onde de la radiation.}

_{4) interférences: cas de la lumière blanche: couleurs interférentielles}

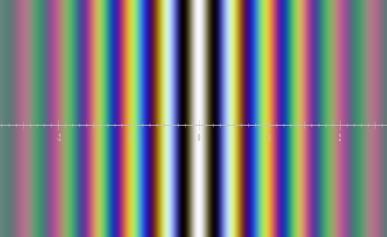

_{Cliquer sur l'animation suivante interférences (Mr Gastebois), et choisir lumière blanche. On obtient la figure d'interférence suivante:}

_{Si les sources secondaires émettent de la lumière blanche on n'observe que quelques franges colorées au centre de la figure d'interférences. Ce sont les couleurs interférentielles. Les 2 sources émettent plusieurs radiations de longueurs d'onde différentes. correspondant à des figures d'interférences différentes qui se superposent. Les couleurs sont mélangées car les franges de différentes couleurs se brouillent.}

_{Exemple: couleurs interférentielles du colibri. On observe également des couleurs interférentielles sur la surface d'une flaque d'essence, sur un CD etc..}

_{II) L'effet Doppler}

_{1) Qu'est-ce que l'effet Doppler?}

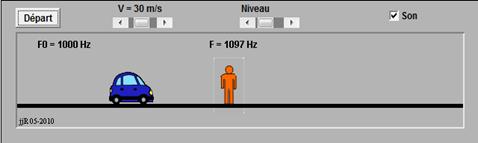

_{Clique sur l'animation suivante effet Doppler}

_{Quelles sont les sensations auditives que vous percevez lors de l'approche puis de l'éloignement d'une ambulance?}

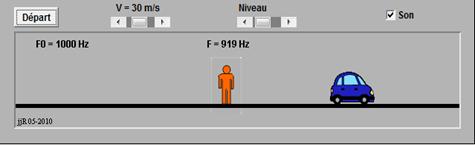

_{Lorsqu'une ambulance se rapproche de vous le son est aigu (f' = 1097 Hz sur le schéma ci dessous) et le niveau sonore est de plus en plus élevé. Par contre lorsque l'ambulance s'éloigne le son est plus grave (f'' = 919 Hz) que lorsque qu'elle s'approche et le niveau sonore est de plus en plus faible. Le son émet un son de fréquence f = 1000 Hz.}

_{Une onde mécanique ou électromagnétique de fréquence fR est perçue avec :}

_{- une fréquence f' plus élevée lorsqu'elle s'approche du lieu de réception}

_{- une fréquence f'' plus faible lorsqu'elle s'éloigne du lieu de réception.}

_{Cette effet est appelé l'effet Doppler.}

_{L'effet Doppler est utilisé, entre autres, dans les radars automatiques pour déterminer es vitesses des véhicules.}

_{2) Démonstration de l'effet Doppler}

_{Soit une source se déplaçant avec une vitesse v en direction de l'observateur. Elle émet des ondes périodique de périodeT se propageant avec une célérité c.}

_{A l'instant t1= 0, l'onde émet la première période, elle se trouve à une distance d1 de l'observateur. celui ci la reçoit à l'instant t2 = d1/c (c= d1/t2)}

_{A l'instant t3 = T, l'onde émet une seconde période. La source a parcourue une distance d2 = v.t3. Elle se trouve donc à une distance d3 = d1-d2 =d1 -v.T de l'observateur. L'observateur reçoit cette seconde onde à l'instant t4 = T+ d3/c = T+ (d1-v.T)/c}

_{Pour l'observateur la période l'onde perçue n'est plus T mais T' =t4-t2 = T+ (d1-v.T)/c - d1/c = T -v.T/c}

_{T' = T(1-v/C) < T !}

_{La fréquence f' du son reçu est plus aigu que celle émise par la source au repos car :}

_{f' = 1/T' > f}

_{De la même manière lorsque la source s'éloigne la période T'' de l'onde est:}

_{T'' = T(1+v/C) > T}

_{La fréquence f'' du son reçu est plus grave que celle de la source au repos car:}

_{f'' = 1/T'' < f}

_{f'' <f alors la longueur d'onde de l'onde reçu lors de l'éloignement est plus grande}

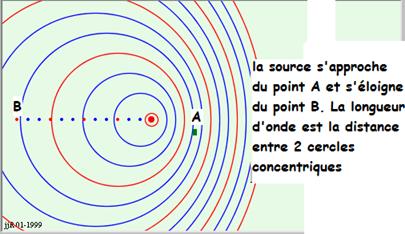

_{La valeur de la différence entre les 2 fréquences fA ou fB et la fréquence de l'émetteur au repos fE, permet de calculer la vitesse v de déplacement de l'objet:}

_{v (m.s-1) : vitesse de déplacement de l'objet}

_{fA (Hz) : fréquence de l'onde perçu au point A (l'objet s'en approche)}

_{fB (Hz) : fréquence de l'onde perçu au point B (l'objet s'en éloigne)}

_{fE: fréquence de l'onde émise par la source}

_{c (m.s-1) : célérité de l'onde dans le milieu de propagation}

_{Exemple: dans le cas du graphique ci dessus fA = 1097 Hz, fB=919 Hz, c = 340 m.s-1, fE = 1000 Hz. La vitesse v du véhicule est:}

_{3) L'effet Doppler Fizeau en astronomie}

_{Rappel: vidéo sur les spectres de raies d'absorption}

_{Animation: spectres de raies d'absorption (Ostralo.net)}

_{A partir des travaux de C Doppler M Fizeau postule en 1848 que si une étoile ou une galaxie s'éloigne ou s'approche de la Terre on doit observer un décalage de ses raies d'absorption. La mesure de ce décalage permettrait de calculer la vitesse radiale de l'étoile (vitesse à laquelle l'astre s'approche ou s'éloigne de la Terre). Les calculateurs récents ont permis de vérifier son hypothèse.}

_{Les étoiles possèdent des éléments chimiques présent dans son atmosphère. Les longueurs d'onde correspondant aux raies noires du spectre d'absorption des éléments}

_{- diminuent si l'étoile se rapproche}

_{- augmente si elle s'éloigne.}

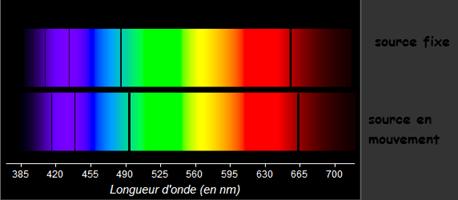

_{Exemple: Voici le spectre d'absorption de l'hydrogène si la source est fixe par rapport au récepteur , puis si la source est en mouvement. La source s'éloigne ou se rapproche de l'objet?}

_{L'objet s'éloigne car les longueurs d'onde correspondant aux raies noires de la source en mouvement sont plus grandes que celle du spectre de référence (source fixe).}

_{L'astronome anglais W. Huggins en 1868 mesura le décalage des raies de l'hydrogène dans le spectre de Sirius et en déduisit que Sirius s'éloigne du Soleil avec une vitesse de l'ordre de 45 km. s-1.}
