Introduction: La matière interagit avec les ondes électromagnétiques. La spectroscopie est l'étude quantitative des interactions entre la lumière et la matière. Elle permet de déterminer la nature et la concentration d'espèces chimiques présentes dans un échantillon de matière.

I) Spectroscopie UV-visible

1) principe de fonctionnement d'un spectroscope

Animation:. Utiliser le spectrophotomètre en faisant varier les différents paramètres de l'animation. Comment évolue l'absorbance en fonction de la longueur d'onde puis de la concentration pour une solution de permanganate de potassium?

Un spectrophotomètre UV-visible est constitué de:

- une source de lumière blanche

- un monochromateur permettant de sélectionner une radiation monochromatique de longueur d'onde précise (sur le schéma la longueur d'onde vaut 551 nm)

- un séparateur de faisceau. En sortie du séparateur, un faisceau traverse la cuve contenant le solvant (généralement de l'eau distillée), un second faisceau traverse la solution à analyser.

- la comparaison des 2 faisceaux d'intensités respectives I (la solution) et Io (le solvant) permet de calculer l'absorbance A de l'échantillon.

- la courbe qui représente l'absorbance en fonction de la longueur d'onde est appelée spectre de l'échantillon.

Vidéo de TP au laboratoire: absorbance en fonction de la longueur d'onde

2) loi de Beer Lambert

Vidéo de TP au laboratoire: loi de Beer Lambert

L'absorbance d'une solution colorée A (l) est égale à :

: coefficient d'absorption molaire qui dépend du solvant de la température et de la longueur d'onde

Unité légale: m-1. mol-1.L

L(m): épaisseur de solution traversée

C (mol.m-3) : concentration de la solution.

A est sans unité

Remarque :

Si l'absorbance est trop grande cette loi n'est plus valable il faut diluer la solution.

Une espèce chimique est caractérisée en spectroscopie UV-visible par la longueur d'onde du maximum d'absorption et par la valeur du coefficient d'extinction molaire correspondante.

3) couleur et absorbance d'une solution colorée

Une substance incolore comme l'eau n'absorbe aucune radiation visible: son absorbance est nulle quelque soit.

La couleur d'une espèce est la somme des couleurs complémentaires des radiations qu'elle absorbe.

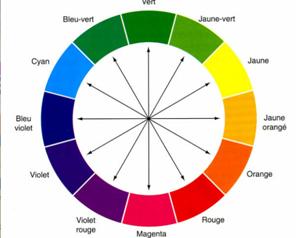

Le cercle chromatique

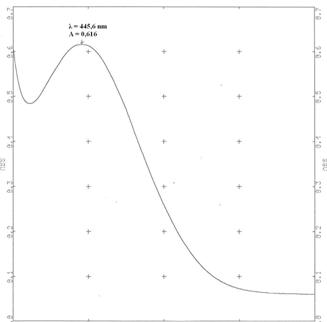

Exemple: le spectre d'absorption du dichromate de potassium (compris entre 400 et 600 nm) est le suivant:

Il absorbe les radiations violettes, bleues et une partie des radiations vertes. Sa couleur est donc la somme des couleurs complémentaires qui sont (d'après le cercle chromatique) le jaune orangé, l'orange et le rouge. La solution à en effet une couleur orangée. Solution de dichromate de potassium (2K⁺,Cr₂O₇^2-):

II) Nomenclature des composés organiques

1) groupe caractéristique et fonction

Un composé organique provient d'une espèce vivante. Il contient une chaine carbonée et un ou plusieurs groupes caractéristiques. Les molécules possédant le même groupe caractéristique ont des propriétés chimiques similaires Ces propriétés définissent la fonction chimique.

Animation: représentation spatiale des molécules

Voici quelques composés organiques oxygénés:

fonction	groupe caractéristique	exemple
acide carboxylique	groupe carboxyle	acide éthanoïque (présent dans le vinaigre)
alcool	groupe hydroxyle	éthanol (présent dans le vin)
aldéhyde	groupe carbonyle (encadré)	éthanal (produit par les plantes)
cétone	groupe carbonyle	propanone (produit par les plantes)
alcène	alcène	2-méthylbut-2-ène
Ester	ester (encadrée)	méthanoate de méthyle
Amine	amine	la triméthylamine
Amide	amide	N-méthylpropanamide

2) rappel sur le nom des 5 premiers alcanes à chaine linéaire

Les alcanes à chaine linéaire sont constitués à partir de carbone tétragonal (lié à 4 autres atomes) et d'atomes d'hydrogène. Leur formule brute générale est C_n H_2n+2. Leur nom doit être connu car on va utiliser le préfixe pour nommer les composés oxygénés.

Maman est partie bébé pleure

Méthane éthane propane butane pentane

Nom	Nombre d’atomes de carbone	Formule brute	formule et nom du groupement alkyle correspondant
méthane	1	CH₄	CH₃- méthyl
éthane	2	C₂H₆	CH₃-CH₂- éthyl
propane	3	C₃H₈	CH₃-CH₂-CH₂- propyl
butane	4	C₄H₁₀	CH₃-CH₂-CH₂-CH₂- butyl
pentane	5	C₅H₁₂	CH₃-CH₂-CH₂-CH₂-CH₂- penthyl

3) règles de nomenclature

a) acides carboxyliques

Pour établir le nom des acides carboxyliques

1. on recherche la chaîne la plus longue comportant l'atome de carbone fonctionnel

2. on numérote les atomes de carbone en minimisant l'indice du carbone fonctionnel

3. on repère les ramifications alkyle sur la chaîne principale, on écrit le numéro du carbone portant la ramification, puis un tiret et enfin le nom de la ramification avant le nom de la chaîne principale.

4. Le nom du composé est précédé du mot acide. On remplace ensuite le 'e' du nom de l'alcane correspondant par la terminaison 'oïque'.

Exemple:

nom	formule développée ou semi-développée
acide méthanoïque (présent dans les venins de certains insectes, fourmi
acide 3-methylbutanoïque (présent dans l'urine de chat, qui sert de marqueur de territoire!)
acide 2-méthylpropanoïque (présent dans certains arbres comme le caroubier
acide 3,3-dimethylbutanoïque

b) alcools

Les règles sont identiques à celles des acides carboxyliques. On remplace ensuite le "e" du nom de l'alcane correspondant par la terminaison 'ol'.

Exemple:

Nom	Formule brute	formule semi-développée	classe d'alcool
éthanol	C₂H₆O	CH3-CH2-OH	primaire
propan-2-ol	C3H8O		secondaire
2-méthylpropan-2-ol	C4H10O		tertiaire

c) aldéhydes et cétones

Les règles sont identiques à celles des acides carboxyliques. On remplace ensuite le "e" du nom de l'alcane correspondant par la terminaison 'al' pour les aldéhydes et 'one' pour les cétones.

Exemples:

formule semi-développée	nom
	pentan-3-one
	2-méthylbutanal
	3-méthylbutan-2-one
	4,4-diméthylpentanal

d) alcènes

Les règles sont identiques à celles des acides carboxyliques. On remplace ensuite le "e" du nom de l'alcane correspondant par la terminaison 'ène'. On rajoute (Z) ou (E) suivi d'un tiret lorsqu'une isomérie Z ou E existe dans la molécule

Exemple:

formule semi-développée	nom
	(Z)-pent-2-ène
	(E)-but-2-ène
	prop-1-ène
	pent-1-ène

e) les amines

Les règles sont identiques à celles des acides carboxyliques. On remplace ensuite le "e" du nom de l'alcane correspondant par la terminaison 'amine'. Lorsque l'atome d'azote est lié à d'autres groupes alkyles, le nom de l'amine est précédé de la mention N-alkyl. S'il y a 2 groupes alkyles, le nom est précédé de la mention N,N-alkyl.

Exemple:

formule semi-développée	nom
	2-methylpropan-2-amine
CH3-NH-CH3	N-méthylmethanamine
	N-méthylpentan-3-amine
	N,3-diméthylbutan-2-amine

f) les amides

Les règles sont identiques à celles des acides carboxyliques. On remplace ensuite le "e" du nom de l'alcane correspondant par la terminaison 'amide'. Lorsque l'atome d'azote est lié à d'autres groupes alkyles, le nom de l'amine est précédé de la mention N-alkyl. S'il y a 2 groupes alkyles, le nom est précédé de la mention N,N-alkyl.

Exemple:

formule semi-développée	nom
	N-methyléthanamide
	N,2-diméthylpropanamide
	butanamide

III) spectroscopie infrarouge

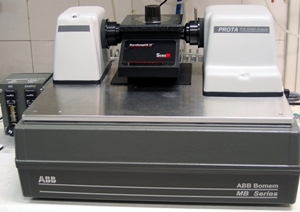

Photo d'un spectroscope à infrarouge

1) définition

La spectroscopie infrarouge (IR) est dans son principe identique à la spectroscopie UV-visible. Le domaine de longueur d'onde utilisé est (2500 nm, 25000 nm). Les OEM interagissent avec les liaisons covalentes de la molécule. Pour cette raison la spectroscopie IR permet de repérer la présence de certaines liaisons et d'en déduire les groupes caractéristiques présents dans la molécule.

2) le spectre IR d'une molécule

Le nombre d'onde d'une OEM est égal à l'inverse de sa longueur d'onde :

La transmittance T est égale au rapport de l'intensité transmise I à travers la substance à analyser sur l'intensité Io transmise par le solvant. La transmittance n'a pas d'unité, sa valeur est comprise entre 0 et 1.

Le spectre IR d'une espèce chimique représente la transmittance T en ordonnée en fonction du nombre d'onde en abscisse. Généralement le nombre d'onde est exprimé en cm-1.

Une transmittance de 100 % indique que l'IR n'est pas absorbé. Lorsqu'un IR ou une bande d'IR est absorbé alors on observe un pic ou une bande d'absorption (transmittance faible) orienté vers le bas.

Exemple: animation du spectre infrarouge du méthanal (en anglais).

Le spectre IR du méthanal possède plusieurs pics d'absorption:

- 5 pics correspondant à la liaison entre le carbone et les 2 hydrogène (notée CH2 sur le spectre)

- un pic correspondant à la double liaison entre le carbone et l'oxygène.

Ce spectre permet d'affirmer que l'espèce analysée et le premier aldéhyde : le méthanal. Sur le graphique sont indiqués les nombres d'onde correspondant aux absorptions les plus importantes donc aux transmittances les plus faibles .

3) Pourquoi l'espèce chimique absorbe les IR?

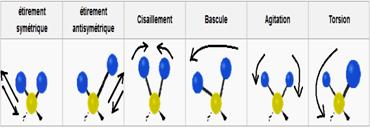

Les atomes de la molécule peuvent se déplacer dans toutes les directions. Par exemple les atomes du groupe CH2 peut vibrer de 6 manières différentes : étirements (stretching),symétrique et anti symétrique, cisaillement (scissoring), bascule (rocking), agitation hors du plan (wagging) et torsion (twisting). Voir l'animation wikipédia.

A chaque vibration correspond une énergie En. Lorsque les IR correspondant à cette énergie interagissent avec l'espèce chimique, ils sont absorbés, leur transmittance est alors faible.

4) bandes d'absorption caractéristiques

On appelle une liaison chimique O-Hlié lorsqu'il existe des liaisons hydrogène et OHlibre lorsqu'il n'y a pas de liaison hydrogène.

Les nombres d'ondes utiles à la recherche des groupes caractéristiques sont supérieurs à 1500 cm-1 ( à part quelques exceptions comme pour la liaison C-O, voir tableau ci dessous). Ceux inférieurs à 1500 cm-1 ne sont utiles que pour comparer les spectres.

Méthode pour analyser un spectre IR:

- repérer les liaisons chimiques ( C-H, N-H, C=O etc..) grâce à leurs nombres d'onde. Attention à une liaison peut correspondre plusieurs bandes d'absorption car la liaison peut vibrer de différentes façons (symétrique, cisaillement etc..)

- rechercher les groupes caractéristiques ( hydroxyle OH, carboxyle -COOH etc..) possédant ces liaisons. Attention certaines liaisons appartiennent à plusieurs groupes. Par exemple la liaison C=O appartient aux groupes carboxyle et carbonyle.

- vérifier que toutes les bandes caractéristiques des groupes retenus se trouvent dans le spectre IR

- utiliser éventuellement les valeurs précises des nombres d'onde pour départager les groupes.

Tableaux de quelques bandes d'absorption avec l'intensité correspondante de l'absorption (F: forte, M: moyen)

liaison	nombre d'onde (cm-1)	intensité
O-Hlibre	3580 à 3650	F, fine
O-Hlié	3200 à 3400	F, large
N-H	3100 à 3500	M
Ctri-H (carbone trigonal)	3000 à 3100	M
Ctet-H (carbone tétragonal)	2800 à 3000	F
C=Oester	1700 à 1740	F
C=Oaldehyde_cétone	1650 à 1730	F
C=Oacide	1680 à 1710	F
C-C	1625 à 1685	M
Ctet-H	1415 à 1470	F
C-O	1050 à 1450	F

Plus la liaison est forte, plus le nombre d'onde d'absorption est élevé

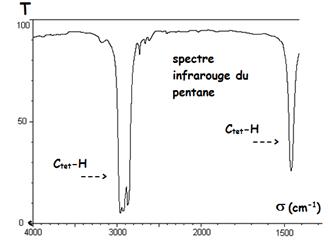

- bandes C-H: le nombre d'onde dépend de la nature du carbone. Par exemple, le carbone tétragonal est présent dans les alcanes par exemple dans l'éthane H3Ctet-CtetH3. Le carbone trigonal est présent dans les alcènes H2Ctri=CtriH2. D'après le tableau ci dessus Un alcane présentera deux bandes d'absorption due à la liaison C-H:

-entre 2800 et 3000 cm-1 d'intensité forte

- entre 1415 et 1470 cm-1 (lié à la déformation angulaire des liaisons C-H) d'intensité forte

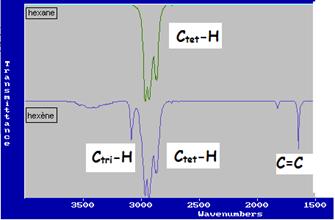

Un alcène présentera une bande d'absorption de moyenne intensité due à la liaison C-H comprise entre 3000 et 3100 cm-1.

- bande C=C : elle se retrouve dans les alcènes et également dans les composés aromatiques comme le benzène ou elle est moins fortes car délocalisée (le nombre d'onde est alors plus faible compris entre 1450 et 1600 cm-1). Voici un extrait des spectres IR de l'hexane et de l'alcène hexène.

- bande C=O: la liaison C=O est présente dans les aldéhydes, cétones, esters, amides etc. ;La position de la bande d'absorption dépend du type de fonction (voir tableau). Elle se situe entre 1650 et 1740 cm-1 environ.

- bande C-O: la liaison C-O est présente dans les acides carboxyliques, alcools etc. ;La position de la bande d'absorption dépend du type de fonction (voir tableau). Sa bande se situe entre 1050 et 1450 cm-1.

- bande N-H: la liaison N-H est présente dans les amines et amides etc. ;La position de la bande d'absorption dépend du type de fonction (voir tableau). Sa bande se situe entre 3100 et 3500 cm-1. Remarque, le spectre IR d'une amine RNH2 donne 2 bandes alors que celui d'une amine RNR'H ne donne qu'une bande (1 seule liaison N-H).

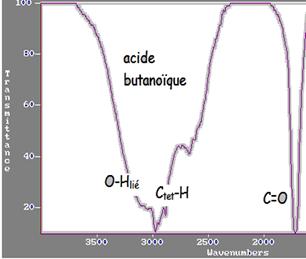

Exemple: spectre IR de la N-méthylamine et du cyclohexylamine

5) cas de la liaison O-H

La liaison O-H se trouve dans les alcools, les acides carboxyliques.

Dans le cas des alcools, La liaison hydrogène affaiblie la liaison O-H. Elle a tendance à la rompre. A l'état gazeux il n'existe pas de liaison hydrogène entre les molécules car elles se trouvent à de grandes distances les unes des autres. La liaison O-H est alors appelée O-Hlibre. A l'état gazeux la liaison O-Hlibre donne une bande d'absorption forte et fine vers 3620 cm-1. A l'état liquide la liaison hydrogène existe, la liaison O-H est alors notée O-Hlié. Elle est affaiblie par conséquent le nombre d'onde est plus faible et la bande plus large. Elle est comprise entre 3200 et 3400 cm-1.

Pour les acides carboxyliques sous forme liquide, l'élargissement de la bande correspondant à la liaison O-Hlié provoque un chevauchement avec la bande d'absorption Ctet-H.

IV) spectroscopie RMN

1) Principe

La résonance magnétique nucléaire (RMN) est une technique qui permet d'identifier les atomes d'hydrogène d'une molécule ainsi que la nature et le nombre des atomes de leur environnement proche.

L'appareil émet une OEM qui interagit avec le noyau des atomes d'hydrogène donc avec le proton d'ou le nom de RMN du proton. On place un échantillon de matière dans un champ magnétique Bo. On envoie une OEM qui fait entrer en résonance le proton qui vibre à une fréquence f. En retournant à son état initial le proton émet une OEM de fréquence f qui est enregistrée puis traitée afin d'obtenir le spectre RMN. La RMN permet ainsi de distinguer dans la molécule d'éthanol CH3-CH2-OH les protons du groupe CH3 ceux du groupe CH2 et celui du groupe OH.

2) le spectre RMN

Un spectre RMN est constitué d'un ensemble de signaux, constitués d'un ou plusieurs pics fins. Chaque signal correspond à un atome ou groupe d'atomes d'hydrogène. L'environnement de l'atome ou du groupe d'atome influe sur:

- la position du signal, repérée en abscisse par une valeur appelée le déplacement chimique .

Le déplacement chimique d'un atome d'hydrogène dépend des atomes présents dans son environnement. Son unité est la ppm (partie par million). Il dépend de la fréquence de résonnance de l'atome d'hydrogène.

- sa multiplicité (nombre de pics le composant)

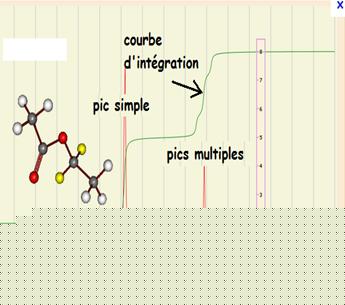

Une courbe d'intégration se superpose au spectre. Elle est constituée de paliers successifs (voir le 5 pour la signification de la hauteur des paliers).

3) le déplacement chimique

L'axe des déplacements chimique est orienté de droite à gauche, généralement de 0 à 15 ppm. A un déplacement chimique nulle correspond les hydrogènes du tétraméthylsilane (TMS):

Cette substance est ajoutée à la substance à analyser. Chaque signal constitué d'un ou plusieurs pics traduit une absorption d'énergie par les protons. Ceux ci entre alors en résonnance.

Dans l'éthanol CH3-CH2-OH les hydrogènes du groupe CH3 résonnent vers 1,2 ppm, ceux du groupe CH2 vers 3,6 ppm et celui du groupe OH vers 4,7 ppm.

Le proton du groupe carboxyle -CO2H résonne entre 8,5 et 13 ppm; celui du groupe carbonyle des aldéhydes -COH résonnent entre 9 et 10 ppm. Voir p 595 les déplacements chimiques des protons en RMN.

Quelques déplacements chimiques de protons:

4) les protons équivalents

Dans le cas des molécules simples les protons sont dit équivalents (ils ne donnent qu'un seul signal sur le spectre) dans les cas suivants:

a) les protons sont portés par un même atome de carbone.

Exemple: dans la molécule de propane CH3-CH2-CH3 sont équivalents :

- les 3 atomes d'hydrogène du premier carbone

- les 2 atomes du second

- les 3 atomes du troisième

Le spectre RMN sera constitué de 3 signaux.

b) si la molécule présente une symétrie, les protons qui se correspondent sont équivalents.

Exemple:

- dans la molécule de méthoxyméthane CH3-O-CH3 il y a une symétrie tous les atomes d'hydrogène sont équivalents. Le spectre RMN ne sera constitué que d'un seul signal.

- Dans la molécule de pentan-3-one CH3-CH2-CO-CH2-CH3, il y a une symétrie. Les 6 protons liés aux carbones situés aux extrémités sont équivalents. Les 4 protons liés aux carbones situés de part et d'autre de la liaison carbonyle sont équivalents. Le spectre RMN sera constitué de deux signaux.

5) multiplicité du signal: explication du nombre de pics dans un signal

Dans une molécule les protons liés à un atome de carbone interagissent avec les protons portés par les atomes de carbone voisins : il y a couplage entre les atomes (les protons équivalents ne se couplent pas). Un proton ou un groupe de protons équivalents ayant n protons équivalents voisins (porté par des carbone voisins) donne un signal constitué de (n+1) pics appelé multiplet

Exemple: spectre de l'éthanol CH3 (voir figure ci dessus)

- l'hydrogène lié à l'atome d'oxygène forme 1 seul pic c'est un singulet. En effet il n'est pas lié à un atome de carbone.

- les protons du groupe CH3 sont équivalents (porté par le même atome de carbone). Ils ont n = 2 protons équivalents voisins, ils donnent un signal constitué de n+1 = 3 pics appelé triplet.

- les protons du groupe CH2 sont équivalents. Ils ont n = 3 protons équivalents voisins, ils donnent un signal constitué de n+1 =4 pics appelé quadruplet.

Les protons non liés à des atomes de carbone ne donnent qu'un seul pic (1 singulet). Ils ne peuvent se coupler à d'autres atomes d'hydrogène. Il s'agit des protons des groupes hydroxyle -OH, carboxyle -CO2H, amine -NH2 ou NH

6) intégration du signal: déterminer le nombre de protons équivalents

On superpose parfois sur les spectres une courbe d'intégration. Elle est constituée de paliers successifs. La hauteur séparant deux paliers successifs est proportionnelle aux nombre de protons qui résonnent.

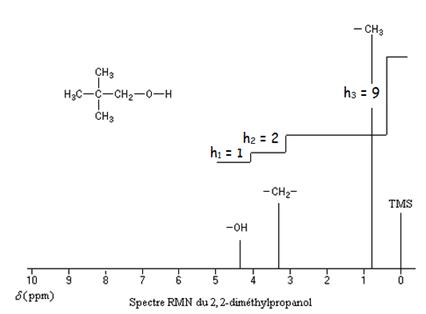

- Prenons l'exemple du 2,2-diméthylpropanol. Dans le groupement OH il y a un proton h1 =1; dans le groupement CH2 il y a 2 protons équivalents qui résonnent donc h2 = 2.h1 = 2; dans le groupement C(CH3) il y a 9 protons équivalents qui résonnent donc h3 = 9.h1 = 9
