Dipôle RLC (Amérique du Nord 2003)

énoncé

Q1

a) Le nom du phénomène observé sur la voie 1 à la fermeture de K est appelé charge du condensateur.



b) Vidéo

Q2

a)    On sait que :

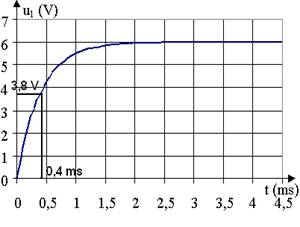

Graphiquement le point d’ordonnée 3,8 V à pour abscisse :





b)    Vidéo

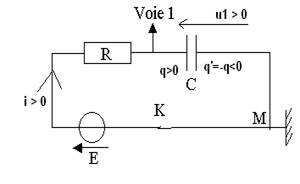

la loi d'additivité des tensions donne :

E = r.i + u1

i = dq/dt

u1 = q/C donc q= C.u1

i = C.du1/dt

E = RC.du1/dt + u1 donc

t.du1/dt + u1 = E.



c) Vidéo



Au bout de 5 tau le condensateur est considéré comme totalement chargé.



B ) Deuxième expérience

Q3

a) La tension est continue aux bornes du  condensateur par conséquent, après avoir ouvert K et fermé K’, u’1 vaut toujours 6V. la courbe 1) correspond à la tension aux bornes du condensateur.



 b) On prend 4 pseudo-périodes pour plus de précision :

4.T = 10-2 s



T = 25x10-3 s



La période propre To est donnée par la relation :





Conclusion la pseudo-période T est égale à  la période propre To.



c) Vidéo

à t = O u1 = 6 V

Ee = ½.C.u12 = 3,6x10-4 J



et i = 0

Em = ½.Li2 = 0 J



E(totale) = Ee = 3,6x10-4 J



A t = 50 ms : u1 = 2 V et i = 0

E’e = ½.C.u12 = 4x10-5 J

E’m = ½.Li2 = 0 J

E’(totale) = Ee =  4x10-5 J



E(totale) < E’(totale) , l’énergie totale dans le circuit diminue (effet joule : dissipation d’énergie sous forme de chaleur à travers la résistance).



Q4

a) Vidéo

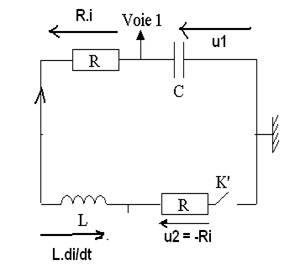

Loi d’additivité des tensions :

R.i + u1 + L.di/dt + R i = 0



i = C.du1/dt



u1 + 2RC.du1/dt  + LC.d2u1/dt2 = 0



b) Il faudrait un montage à résistance négative de valeur -2R.



Q5

Influence des paramètres :

a)    Si on augmente la valeur de C en laissant L constant la période propre et donc la pseudo période augmente on obtient la figure 4.Si on diminue la valeur de L en laissant C constant la pseudo période diminue ce qui correspond à la figure 5

b)     T = 38 ms
