tension électrique : différence de potentiels électriques

énoncé

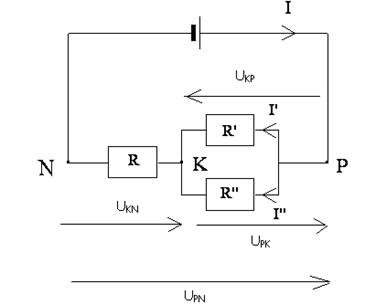

1. vidéo La tension électrique U_PN est égale à la différence de potentiel électrique entre la borne P et la borne N. les potentiels électriques en P et N sont notés respectivement V_P et V_N.

La tension et les potentiels électriques exprimés en volt.

U_PN = V_P-V_N

La tension U_PN est représentée par une flèche qui pointe vers la première lettre (P) et qui part de la seconde (N)

2. Potentiel électrique V_N

U_PN = V_P-V_N

V_N = V_P - U_PN

V_N = 6-6 = 0 V

3. . vidéo V_K = 2V

U_KN = V_K – V_N = 2 – O = 2 V

U_KP = V_K –V_P = 2 – 6 = -4 V

U_PK = V_P - V_K = 6 – 2 = 4 V

4. vidéo Pour que le voltmètre affiche la tension U_AB il faut que sa borne V soit reliée à la borne correspondant à la première lettre de la tension (A). La tension lue est alors U_AB = V_A -V_B

Par conséquent pour mesurer les tensions :

* U_Nk , il faut relier la borne V à la borne N et la borne com à la borne K

* U_PN il faut relier la borne V à la borne P et la borne com à la borne N

* U_PK il faut relier la borne V à la borne P et la borne com à la borne K.
