Voiture télécommandée

énoncé

1 Un récepteur est un appareil qui convertit l’énergie électrique qu’il reçoit en une autre forme d’énergie.

Un récepteur est dit passif si toute l’énergie qu’il reçoit est convertie en énergie thermique. (conducteur ohmique) ;

Un récepteur est dit actif s’il convertit une partie de l’énergie électrique qu’il reçoit en une autre forme d’énergie que l’énergie thermique (électrolyseur et moteur).

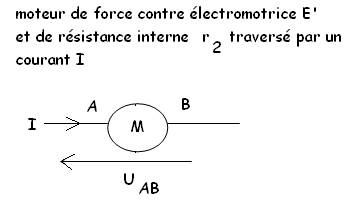

2. Rappel de cours U_AB = E’ + r₂.I

3. vidéo La tension aux bornes d’un fil est nulle. La tension U_AB = U_PN

E’+r₂I = E-r₁.I

r₂.I +r₁ .I = E-E’

4. Tension aux bornes de la batterie:

U_AB = U_PN = E-r₁.I = 9-1,5x0,86 = 7,7 V

5. vidéo Puissance électrique consommée par le moteur :

Pe = U_ABxI

Pe = 7,7x0,86 =6,6 W

Puissance utile

Pu = E’.I

Pu = 6x0,86 = 5,1 W

Puissance perdue par effet joule (dégagement de chaleur)

P_J = r₂.I² = 1,5 W

6. vidéo. Le rendement r est égal au rapport de la puissance utile sur la puissance électrique consommée :

7. L’énergie électrique est convertie en énergie mécanique :

*énergie cinétique

*énergie potentielle de pesanteur
