Chapitre 3 : lunette et télescope

Le télescope de Newton (Bac Inde 2003)      corrigé

Q1

Images d'un objet réel AB dans un miroir plan et un miroir sphérique





a) Construire géométriquement l'image A'B' de la flèche AB dans le miroir plan. Que vaut le grandissement g ?



b) On considère un miroir sphérique de foyer F1. Où se trouve l'image de l'objet AB si ce dernier est placé à une très grande distance (éloigné à l'infini) sur l'axe optique, à gauche du miroir sphérique ? Faire un schéma (voir figure 1).



c) Construire géométriquement l'image A’B’ de la flèche AB sur la figure 2.



1

Q2

Etude du télescope

Un télescope de NEWTON est essentiellement constitué d'un miroir sphérique concave, optique D de sommet S, de foyer F1, et de distance focale

f1 = SF1. On souhaite observer un objet éloigné à l'infini (étoile, planète, Lune, ...) dans la direction de l'axe optique D du miroir. Le télescope est équipé d'un oculaire assimilable à une lentille mince convergente de distance focale f'2 (f '2 > 0) et de foyers F2 et F'2. On souhaite que l'observation se fasse selon un axe D' perpendiculaire à l'axe D.

C'est pourquoi on place un miroir plan incliné à 45° par rapport à D, de centre I situé sur cet axe entre le foyer F1, et le sommet S du miroir sphérique.



a) Dessiner la position de l'image F1', de F1, dans le miroir plan.  L'axe D' de l'oculaire est perpendiculaire en I à D.



b) Le réglage du télescope est afocal : dans ces conditions, F1', et F2 sont confondus. Placer l'oculaire sur la figure dessinée précédemment. On ne tiendra pas compte sur le dessin des valeurs relatives de f1, et f'2 données ultérieurement. Si l'objet observé est à l'infini sur D où se trouve son image finale ?

Q3

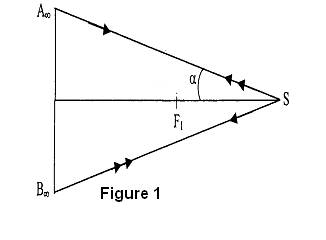

a) L'astronome désire observer la Lune (considérée comme infiniment éloignée et de centre situé sur D). Le rayon lumineux issu du bord supérieur de la Lune A¥, arrive en S en faisant l'angle a supposé faible avec D (voir figure 1)



Justifier que q = 2a  est le diamètre apparent de la Lune observée à l'œil nu.



b) Où se trouve l'image A1 de A∞ pour le miroir sphérique ?



c) Soit B1 l'image de B∞ bord inférieur de la Lune.

Quelle relation existe-t-il entre A1B1 f1, et q ? On suppose q  petit : tan q = q  .



d) Que vaut A2B2, image de la Lune dans le miroir plan ? Calculer numériquement A2B2 si f1 = SF1 = 1,20 m ; q = 2 a  = 30' d'arc = 0,00872 rad.



Q4

a) Le télescope étant afocal, l'astronome observe la Lune dans l'oculaire. Faire un schéma de l'oculaire (axe optique D' foyers F2 et F'2) sur lequel on placera A2B2. Où se trouve l'image de la Lune dans l'oculaire (image finale) ?



b) Soit a' l'angle d'inclinaison sur D' du rayon passant par A2 et le centre de l'oculaire. Exprimer a ' (supposé petit) en fonction de a  f1 et f ’2.

Justifier que q' = 2a' est le diamètre apparent de la Lune vue dans le télescope.



c) On donne : f ‘2 = 2,00 cm.

.

Calculer la valeur numérique du rapport. Comment appelle-t-on ce quotient ? Justifier ce nom.
