Constante de temps t du circuit RC

Par définition, la constante de temps t du circuit RC série est égale au produit de la résistance R par la capacité C du condensateur.

t = R.C

Unité : la seconde (s).

Au cours de la charge du condensateur à travers une résistance R, sous une tension E du générateur :

A t = t, u_c = 0,63.E

A t = 5.t , u_c = 0,99.E (le condensateur est pratiquement chargé).

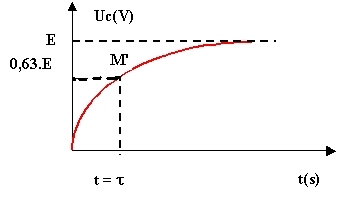

Pour déterminer graphiquement t , on trace la tangente à la courbe u_c(t) en t = O. Cette tangente coupe l'asymptote
u = E en un point M d'abscisse t =.

On peut également prendre le point M' de la courbe u_c(t) d'ordonnée 0,63.u(max) = 0,63.E et d'abscisse t = t .
