I) Constitution d'une pile
1) schéma
Une
pile (générateur électrochimique) est constituée de deux compartiments
distincts contenant chacun un couple oxydant/réducteur M1n+/M1
et M2p+/M2
.
Les
2 compartiments sont reliés par un pont salin.
Les
plaques de métal sont appelées les électrodes
2) Symbole d'un pile
|

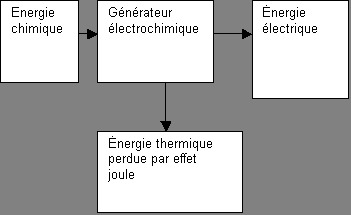

Le générateur électrochimique
est un convertisseur énergie.
II) Fonctionnement d'une pile
1) Principe
1) Les électrons sortent de
l'électrode constituant le pôle négatif de la pile. Cette demi-pile est le
siège d'une oxydation.
2) Les électrons entrent par
l'électrode constituant le pôle positif de la pile. Cette demi-pile est le
siège d'une réduction.
3) Les électrons se déplacent dans les
électrodes et les conducteurs qui les relient.
Le sens conventionnel du
courant i est du pôle + au pôle - de la pile (sens inverse de celui des électrons).
4) A l'intérieur de la pile
(solutions et pont salin), les cations se déplacent dans le sens du courant
et les anions dans le sens inverse.
5) La concentration des ions
présents dans le compartiment du pôle + diminue et inversement pour
ceux présents dans le compartiment du pôle - .
6)
Lorsque le quotient de réaction Qr est égal à la constante d'équilibre k de
la réaction, l'équilibre est atteint,
la pile ne débite plus de courant.
Si
Qr = k alors I = 0
