Image d’un objet
réel par un miroir convergent énoncé

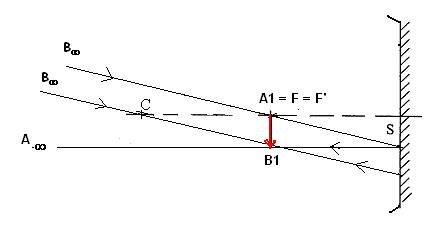

1) Vidéo. L’objet provient
de l’infini :
L’image obtenue
est réelle inversée rétrécie. Elle se forme dans le plan focal objet ou image
du miroir convergent.

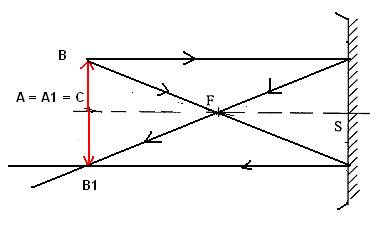

2) Vidéo. xA = xC
B1 est
le symétrique du point B par rapport au point C. L’image obtenue est réelle,
inversée et de même taille que l’objet. Elle se forme dans le plan
perpendiculaire à l’axe optique et contenant le point C
3) Vidéo. xA = xF
L’image inversée
agrandie est rejetée à l’infini.

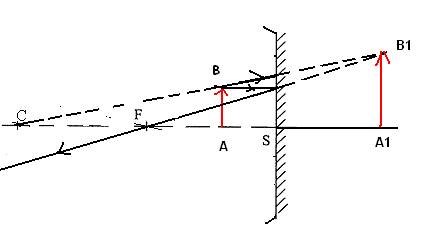

4) Vidéo
xF <
xA < xS
L’image obtenue
est droite agrandie et virtuelle (elle
ne peut être recueilli sur un écran)
