Ondes mécaniques progressives

Comment déterminer le relief du fond marin avec un sondeur ? (Amérique du nord 2007) corrigé

Les trois parties de l’exercice sont indépendantes

1. Étude de l’onde ultrasonore dans l’eau de mer.

1.1 Définir une onde mécanique progressive.

1.2 L’onde ultrasonore est-elle une onde longitudinale ou transversale ? Justifier la réponse.

2. Détermination de la célérité des ondes ultrasonores dans l’eau.

La célérité des ultrasons dans l’air v_air = 340 m.s^-1 est plus faible que la célérité des ultrasons dans l’eau de mer v_eau.Un émetteur produit simultanément des salves d’ondes ultrasonores dans un tube rempli d’eau de mer et dans l’air (voir figure 1). À une distance d de l’émetteur d’ondes ultrasonores, sont placés deux récepteurs, l’un dans l’air et l’autre dans l’eau de mer. Le récepteur A est relié à l’entrée A du système d’acquisition d’un ordinateur et le
récepteur B à l’entrée B. L’acquisition commence lorsqu’un signal est reçu sur l’entrée
B du système.

2.1 Pourquoi est-il nécessaire de déclencher l’acquisition lorsqu’un signal est reçu sur l’entrée B ?

2.2 Donner l’expression du retard Dt > 0 entre la réception des ultrasons par les deux récepteurs en fonction de t_A et t_B, durées que mettent les ultrasons pour parcourir respectivement la distance d dans l’air et dans l’eau de mer. Justifier l’expression trouvée.

2.3 On détermine Dt pour différentes distances d entre l’émetteur et les récepteurs. On traite les données avec un tableur et on obtient le graphe Dt = f(d) ci-dessous.

2.3.1 Donner l’expression de Dt en fonction de d , v_air, v_eau. Vérfier que votre expression littérale est homogène en terme d’unité.

2.3.2 Justifier l’allure de la courbe obtenue.

2.3.3 Déterminer graphiquement le coefficient directeur de la droite Dt = f(d). En déduire la valeur de la célérité v_eau des ultrasons dans l’eau de mer en prenant v_air = 340 m.s^-1.

3. Détermination du relief des fonds marins.

Dans cette partie on prendra v_eau = 1,50×10³ m.s^-1.Un sondeur acoustique classique est composé d’une sonde comportant un émetteur et un récepteur d’onde ultrasonore de fréquence f = 200 kHz et d’un boîtier de contrôleayant un écran qui visualise le relief des fonds sous-marins.

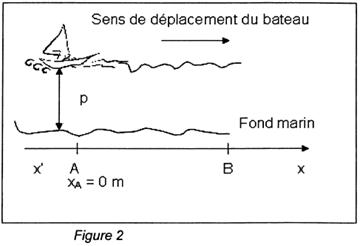

La sonde envoie des salves d’ultrasons verticalement en direction du fond à des intervalles de temps réguliers ; cette onde ultrasonore se déplace dans l’eau à une vitesse constante v_eau. Quand elle rencontre un obstacle, une partie de l’onde est réfléchie et renvoyée vers la source. La détermination du retard entre l’émission et la réception du signal permet de calculer la profondeur p. Un bateau se déplace en ligne droite suivant un axe x’x en explorant le fond depuis le point A x_A = 0 m jusqu’au point B x_B = 50 m (figure 2). Le sondeur émet des salves d’ultrasons à intervalles de temps égaux, on mesure à l’aide d’un oscilloscope la durée Dt séparant l’émission de la salve de la réception de son écho.

3.1 L’oscillogramme ci-dessous montre l’écran d’un oscilloscope lorsque le bateau se
trouve en A (x_A = 0 m). L’une des voies représente le signal émis, l’autre le signal
reçu par le récepteur. Sur l’oscillogramme, on a décalé la voie 2 vers le bas pour distinguer nettement les deux signaux. La figure 3 se trouvant sur l’annexe à rendre avec la copie représente Dt = f(x)
lorsque le bateau se déplace de A vers B.

3.1.1 Identifier les signaux observés sur chaque voie, en justifiant.

3.1.2 À partir de l’oscillogramme, déterminer la durée Dt entre l’émission de la salve et la réception de son écho.

3.1.3 En déduire la graduation de l’axe des ordonnées de la figure 3 se trouvant sur l’annexe à rendre avec la copie représentant la durée Dt en fonction de la position x du bateau.

3.2 Déterminer la relation permettant de calculer la profondeur p en fonction de Dt et v_eau.

3.3 Tracer sur la figure 4 se trouvant sur l’annexe à rendre avec la copie, l’allure du fond marin exploré en précisant la profondeur p en mètres en fonction de la positionx du bateau.

3.4 Le sondeur envoie des salves d’ultrasons à intervalles de temps réguliers T. Pour une bonne réception, le signal émis et son écho ne doivent pas se chevaucher. Le sondeur est utilisable jusqu’à une profondeur de 360 m. Déterminer la période minimale T_m des salves d’ultrasons permettant ce fonctionnement.

Exercice II : Annexe à rendre avec la copie

Question 3.1.3 et 3.3

		figure 4
